Une vanne 3 voies bloquée peut perturber complètement le fonctionnement d’une chaudière. Les radiateurs restent froids, l’eau chaude sanitaire devient tiède ou les radiateurs chauffent en plein été alors que le mode chauffage est arrêté. Dans de nombreux cas, le problème vient d’un axe grippé par le calcaire, les boues ou une longue période d’inactivité.
Ce guide explique comment débloquer une vanne 3 voies de chaudière avec une méthode progressive. Les premières vérifications sont accessibles, mais toute intervention sur une chaudière demande de couper l’alimentation et d’attendre le refroidissement de l’installation. Une dépose complète, une vidange ou une intervention électrique doivent être confiées à un professionnel lorsque la manipulation présente un risque.
Comment savoir si la vanne 3 voies de chaudière est bloquée ?
La vanne 3 voies dirige l’eau chaude produite par la chaudière vers le circuit de chauffage ou vers le circuit d’eau chaude sanitaire. Elle comporte généralement un corps en laiton ou en composite, un axe ou clapet mobile et un moteur électrique, aussi appelé tête motorisée ou servomoteur.
Lorsque la vanne ne change plus de position, la chaudière peut continuer à fonctionner sans parvenir à distribuer correctement la chaleur. Avant de démonter quoi que ce soit, il faut donc comparer les symptômes avec le mode sélectionné sur la chaudière.
Les symptômes d’une vanne bloquée en position chauffage ou eau chaude
Les signes les plus fréquents sont les suivants :
- l’eau chaude sanitaire est disponible, mais les radiateurs restent froids ;
- le chauffage fonctionne, mais l’eau chaude sanitaire reste froide ou tiède ;
- l’eau sort chaude au début, puis devient rapidement froide ;
- les radiateurs chauffent alors que la chaudière est en mode été ;
- les tuyaux de radiateurs restent froids malgré une chaudière qui tourne ;
- la chaudière fait un bruit inhabituel ou le moteur de vanne bourdonne sans déplacer le mécanisme ;
- la vanne se ferme automatiquement, mais ne s’ouvre plus selon l’horaire programmé.
Une vanne bloquée côté chauffage peut envoyer la chaleur vers les radiateurs pendant un tirage d’eau chaude. À l’inverse, une vanne figée côté sanitaire peut empêcher le chauffage de monter en température. Un témoignage publié sur ForumConstruire décrit ainsi une chaudière Chappe 2.24 qui chauffait les radiateurs pendant un tirage d’eau chaude, alors que l’eau sanitaire restait froide.
Ces symptômes ne prouvent toutefois pas à eux seuls que la vanne est responsable. Un thermostat, ses piles, une sonde extérieure, une sonde de départ, un câblage ou une programmation en mode vacances, hors gel ou été peuvent produire une panne similaire.
Localiser la vanne 3 voies dans la chaudière

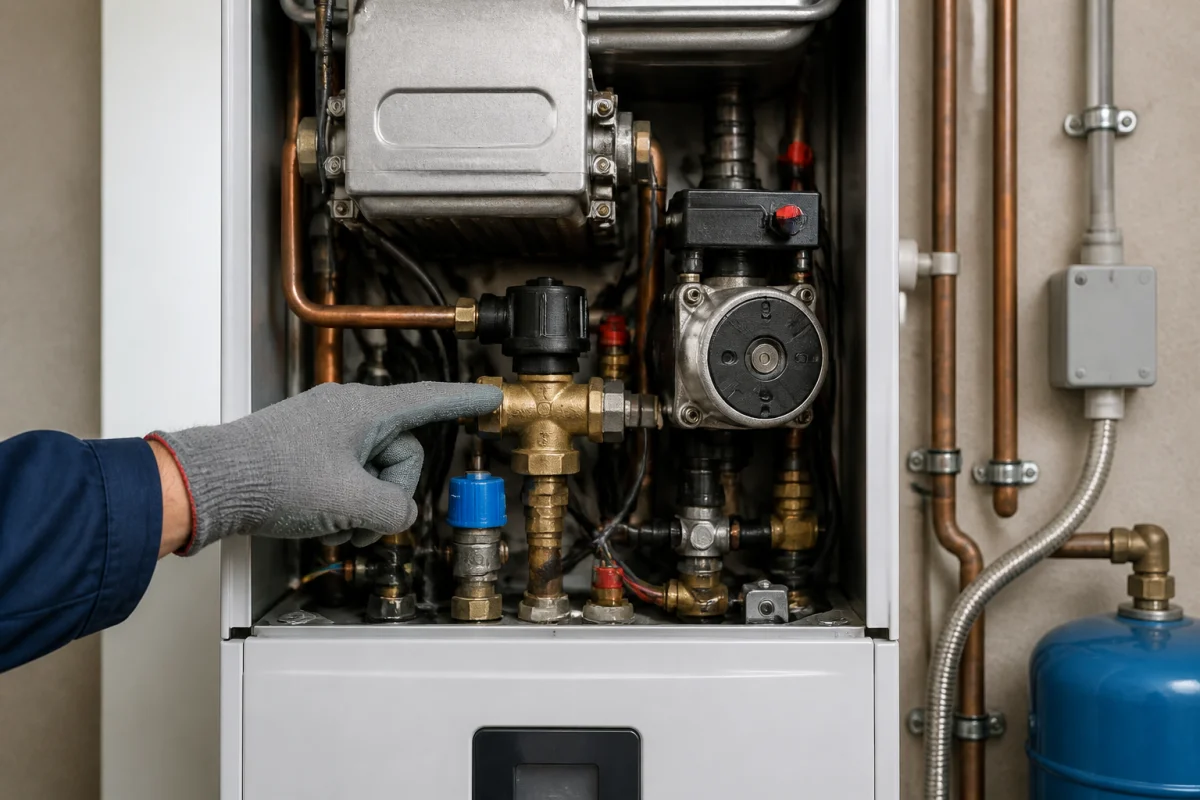

Sur une chaudière murale, la vanne 3 voies se trouve souvent en partie basse, près du circulateur ou de la pompe. Elle se reconnaît généralement à ses trois raccordements hydrauliques, à son moteur noir ou orange et à ses fils électriques.
La disposition varie selon la marque et le modèle. Consultez la notice ou la vue éclatée avant toute intervention. Certains appareils permettent de retirer uniquement le moteur sans ouvrir le circuit d’eau. D’autres modèles possèdent une vanne fixée par une goupille, un clip, une vis ou quatre boulons. Ne démontez pas les raccords hydrauliques sans avoir identifié les vannes amont, aval et le by-pass éventuel.
Quelles précautions prendre avant de débloquer une vanne 3 voies ?
Le circuit peut contenir de l’eau à haute température et rester sous pression après l’arrêt de la chaudière. Une mauvaise manipulation peut provoquer une brûlure, une fuite ou une panne électrique.
- Coupez l’alimentation électrique de la chaudière au disjoncteur.
- Attendez le refroidissement complet de l’appareil et des tuyaux.
- Ne retirez pas un raccord hydraulique si le circuit n’est pas isolé et dépressurisé.
- Préparez un chiffon, un tournevis adapté, une petite pince et un produit compatible avec les installations de chauffage.
- Ne forcez jamais l’axe et ne le tordez pas.
Faut-il couper l’eau et l’alimentation électrique de la chaudière ?
Pour retirer le moteur ou le servomoteur, l’alimentation électrique doit être coupée. Cette opération ne nécessite généralement pas d’ouvrir le circuit d’eau, car le moteur est séparé du corps hydraulique.
La fermeture de l’eau et la vidange deviennent nécessaires si le corps de vanne doit être déposé. Selon le montage, il faut fermer les vannes amont et aval, ainsi que le by-pass s’il existe. En l’absence de vannes d’isolement, le circuit de chauffage doit être vidangé jusqu’au niveau de la vanne. Cette étape est souvent mieux réalisée par un chauffagiste.
Peut-on débloquer une vanne 3 voies sans démonter le moteur ?
Oui, une tentative douce peut être effectuée sans démontage. Cette méthode convient uniquement lorsque le blocage est léger et que la chaudière est froide. Elle ne remplace pas un diagnostic si le moteur est défectueux ou si la vanne est fortement grippée.
Tapoter doucement le corps de vanne pour décoller le mécanisme
Après avoir identifié le corps de vanne, utilisez le manche d’un tournevis pour tapoter légèrement la partie métallique. Le but est de décoller les dépôts qui empêchent le clapet ou l’axe de bouger, pas de frapper la vanne.
Sur certains appareils, les tapotements peuvent être réalisés pendant un changement de mode, par exemple du mode été au mode hiver, mais uniquement si l’accès ne présente aucun danger et que les parties électriques restent protégées. Si le mécanisme se libère, arrêtez les essais et passez à la remise en service décrite plus loin.
Comment débloquer l’axe d’une vanne 3 voies de chaudière ?
Si les tapotements ne suffisent pas, il faut généralement désaccoupler le moteur pour accéder à l’axe. Le servomoteur est souvent clipsé ou maintenu par une goupille, une vis ou plusieurs boulons. Repérez sa position avant de le retirer afin de faciliter le remontage.
Une fois le moteur retiré, une petite tige métallique apparaît sur le corps de vanne. Selon le modèle, elle doit s’enfoncer puis revenir grâce à un ressort, ou effectuer un mouvement de rotation. Ne forcez pas si le mécanisme ne correspond pas à cette description, car les vannes ne sont pas toutes conçues de la même manière.
Que faire si l’axe de la vanne ne bouge pas ?
Appuyez doucement sur l’axe avec le pouce ou un tournevis plat. Une pince plate ou une pince multiprise peut aider à effectuer de petits allers-retours, sans serrer excessivement la tige. Sur certains modèles De Dietrich, cette manœuvre douce suffit à libérer un axe bloqué par le calcaire ou la boue.
Pour une vanne à boisseau, le mouvement peut être une rotation de droite à gauche. Une clé à molette peut remplacer le bouton de commande, mais cette technique doit rester progressive. Si l’axe ne bouge toujours pas, si le ressort ne le ramène plus ou si la tige se déforme, arrêtez immédiatement.
Les dépôts sont souvent liés à la corrosion interne des radiateurs et à la boue noire qui circule dans le circuit. Une installation restée plusieurs années dans la même position, notamment après une période estivale, est également plus exposée au grippage.
Nettoyer et lubrifier l’axe sans endommager la vanne
Nettoyez la tige avec une brosse souple et retirez les dépôts visibles. Appliquez ensuite une petite quantité de lubrifiant compatible avec les systèmes de chauffage sur la partie mobile accessible. Un dégrippant de type WD-40 est parfois utilisé pour libérer un axe, mais il ne doit pas être introduit dans le circuit d’eau ni remplacer un produit adapté à la maintenance de la vanne.
Faites plusieurs mouvements courts et réguliers, puis essuyez l’excédent. L’axe doit retrouver un mouvement fluide et revenir correctement en position. Évitez la toile émeri sur une tige accessible uniquement, car elle peut rayer une portée d’étanchéité. Le nettoyage à la toile émeri concerne plutôt un boisseau démonté et sa portée, opération qui implique généralement un professionnel.
En cas de dépose complète, le ressort peut tomber dans le tube et le joint papier peut se déchirer. Après remontage, il faut rouvrir les vannes, remettre la pression du chauffage autour de 1,5 bar à froid et purger les radiateurs. La pression exacte dépend toutefois de la hauteur et des prescriptions de l’installation.
Comment vérifier le moteur ou le servomoteur après le déblocage ?
Remettez l’axe dans une position normale, puis réinstallez le servomoteur sans forcer son accouplement. Vérifiez le branchement et la fixation avant de remettre la chaudière sous tension.
Un axe qui bouge librement mais une vanne qui ne change pas de position orientent vers un problème de moteur, de câblage ou de commande. Le moteur peut être grillé, bloqué mécaniquement ou tourner sans entraîner correctement l’axe. Écoutez son fonctionnement lors du changement de mode : un bourdonnement continu ou une absence totale de mouvement mérite un contrôle électrique.
Avant de remplacer le moteur, contrôlez aussi les éléments de commande :
- piles du thermostat, lorsqu’il en possède ;
- sonde extérieure et sonde de départ ;
- câblage après une modification de chaudière ou un changement de brûleur ;
- horloge et programmation ;
- modes été, hiver, vacances, présence et hors gel.
Une programmation inversée peut donner l’impression que la vanne ne s’ouvre pas au bon moment. Le remplacement d’un brûleur ou d’une pompe à chaleur peut également révéler un défaut de câblage ou une vanne restée immobile pendant plusieurs années.
Comment remettre la chaudière en service et tester la vanne 3 voies ?
Après avoir remonté le moteur, vérifiez qu’aucun outil ou chiffon ne se trouve dans la chaudière. Rétablissez l’alimentation électrique, puis contrôlez l’absence de fuite et la pression du circuit.
Testez ensuite les deux configurations :
- sélectionnez le mode été et tirez de l’eau chaude sanitaire ;
- passez en mode hiver et demandez du chauffage ;
- écoutez le servomoteur pendant le changement de position ;
- contrôlez la température des tuyaux et des radiateurs après quelques minutes ;
- vérifiez que l’eau sanitaire ne devient pas froide lorsque le chauffage démarre.
Le moteur doit effectuer un mouvement audible, sans claquement ni bourdonnement prolongé. Sur une installation ayant été vidangée, rétablissez la pression à environ 1,5 bar à froid, purgez les radiateurs et vérifiez à nouveau la pression. Une baisse répétée signale une fuite ou un problème qui dépasse le simple déblocage de la vanne.
Quand faut-il remplacer la vanne 3 voies de chaudière ?
Le remplacement devient pertinent lorsque l’axe reste bloqué malgré le nettoyage, lorsque le corps fuit ou lorsque le clapet et les joints sont usés. Il peut aussi être nécessaire si le moteur est hors service et ne peut pas être remplacé séparément.
| Constat | Cause possible | Action recommandée |
|---|---|---|
| Axe dur mais encore mobile | Calcaire, boue ou inactivité | Nettoyage, lubrification et manœuvres douces |
| Axe libre, moteur silencieux | Moteur, alimentation ou commande défectueuse | Diagnostic électrique avant remplacement |
| Moteur audible, vanne immobile | Accouplement cassé ou axe grippé | Contrôle du servomoteur et du corps de vanne |
| Fuite au niveau du corps | Joint ou vanne usé | Remplacement avec isolation ou vidange du circuit |
| Panne récurrente | Boues, corrosion ou qualité d’eau | Désembouage et entretien complet de l’installation |
Un désembouage peut être nécessaire lorsque l’eau du chauffage est très sombre ou que les radiateurs présentent des zones froides. L’entretien préventif réduit le risque de grippage, surtout après l’été, période durant laquelle la vanne reste parfois longtemps dans la même position.
« Je me retrouve avec des radiateurs qui chauffent à fond même en plein été parce que la vanne reste bloquée sur la position chauffage. »
Source, habitat-essentiel.com
« Hello, Merci pour tout ces conseil, en fait je l’ai démontée aujourd’hui, elle n’est pas conique, mais par contre elle était bien coincé… »
Aston1976, forums.futura-sciences.com
Ces retours montrent qu’un déblocage manuel peut parfois résoudre la panne, mais aussi que le mécanisme peut être difficile à identifier selon le modèle. Faites intervenir un technicien si la chaudière reste en défaut, si la vanne doit être vidangée ou si le moteur doit être testé sous tension.
Conclusion
Pour débloquer une vanne 3 voies de chaudière, commencez par confirmer les symptômes et vérifier la programmation. Après refroidissement et coupure électrique, un tapotement léger ou une manœuvre progressive de l’axe peut suffire. Si le mécanisme reste dur, si une fuite apparaît ou si le moteur ne répond pas, évitez de multiplier les essais. Un désembouage, le remplacement du servomoteur ou celui de la vanne complète peut être nécessaire pour retrouver durablement le chauffage et l’eau chaude sanitaire.
