Comprendre un plancher chauffant schéma permet de mieux lire une installation, d’identifier les organes essentiels et d’éviter des erreurs coûteuses dès la conception. Sur un plancher chauffant hydraulique, le dessin ne sert pas seulement à visualiser les tubes dans la dalle. Il montre aussi le cheminement de l’eau, la logique de régulation, l’emplacement du collecteur, les dispositifs de sécurité et les conditions d’équilibrage du réseau.
Le système le plus répandu est le PCBT, plancher chauffant à basse température. Il fonctionne avec une eau moins chaude que celle d’un circuit radiateurs classique, ce qui améliore le confort et limite la consommation d’énergie. Ce type d’installation peut être alimenté par une chaudière, une pompe à chaleur, une sonde géothermique ou encore des capteurs solaires. Dans certaines configurations réversibles, il peut aussi participer au rafraîchissement du logement avec un gain de l’ordre de 2 à 3°C en été.
Un bon schéma aide aussi à vérifier la compatibilité du chantier, surtout en rénovation. Hauteur disponible, nature du support, type de revêtement, position des collecteurs, longueurs de boucles et conformité aux textes techniques comme la NF EN 1264 ou le DTU 65.14 doivent être intégrés dès le départ.
Comment lire un schéma de plancher chauffant ?
La lecture d’un schéma de plancher chauffant repose sur une logique simple, suivre le départ de l’eau chaude, observer son passage dans les boucles, puis repérer son retour vers le générateur. Une fois cette base comprise, le dessin devient beaucoup plus clair, qu’il s’agisse d’une installation neuve en maison individuelle ou d’un réseau plus complexe en habitat collectif ou tertiaire.
Le sens du circuit aller et retour
Sur un schéma hydraulique, le circuit aller transporte l’eau chauffée depuis la chaudière ou la pompe à chaleur vers le collecteur, puis vers chaque boucle du plancher. Le circuit retour ramène l’eau refroidie vers le générateur pour être de nouveau chauffée.
Cette distinction est essentielle, car la température de départ d’un plancher chauffant est basse par rapport à d’autres émetteurs. Le schéma montre donc souvent une vanne mélangeuse à 3 voies, chargée d’abaisser et de stabiliser la température envoyée dans les tubes. Le thermostat de sécurité est généralement représenté à proximité pour couper ou limiter l’alimentation si l’eau devient anormalement trop chaude.
Quand le réseau combine radiateurs haute température et plancher chauffant basse température, le schéma doit faire apparaître clairement la séparation des usages. Le plancher ne doit pas recevoir directement une eau destinée à des radiateurs classiques.

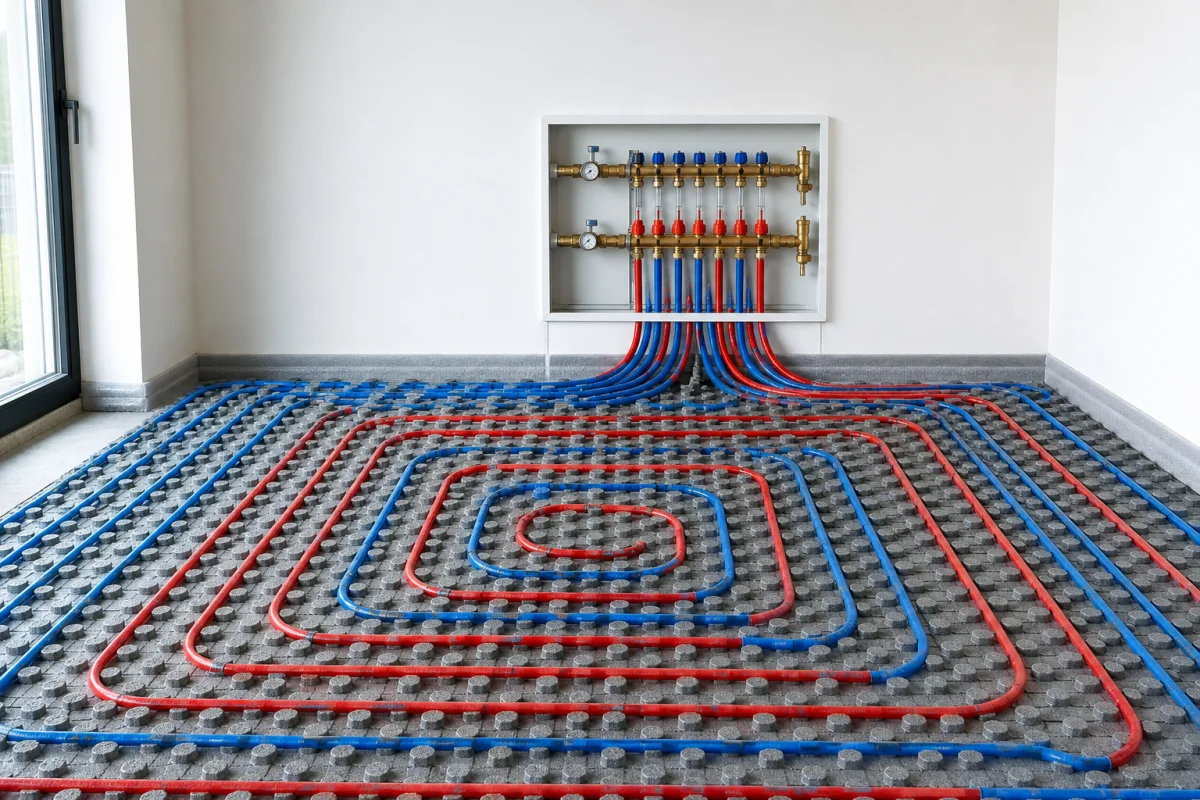

Les boucles de tubes, les nourrices et les repères principaux
Les boucles correspondent aux circuits de tubes posés dans le sol. Chaque boucle part du collecteur de départ, parcourt une zone donnée, puis revient au collecteur de retour. Sur les schémas, ces collecteurs sont aussi appelés nourrices.
Les principaux repères à lire sont les suivants :
- le collecteur de départ, qui distribue l’eau vers les pièces
- le collecteur de retour, qui récupère l’eau de chaque boucle
- les longueurs de circuits, utiles pour l’équilibrage hydraulique
- le pas de pose, c’est-à-dire l’écartement entre les tubes
- les zones desservies, souvent indiquées pièce par pièce
- les organes de purge et de réglage, indispensables lors de la mise en service
Les tubes sont généralement en PER, en multicouche ou parfois en PE-RT. Leur disposition en boucle favorise une chaleur homogène, silencieuse et diffuse, sans brassage de poussières ni encombrement mural.
Les éléments indispensables sur un schéma de plancher chauffant hydraulique
Un schéma fiable ne se limite jamais au dessin des serpentins au sol. Il doit montrer l’ensemble des composants qui assurent la circulation, la sécurité, le mélange de température et la protection du réseau contre l’encrassement ou les surpressions.
Le collecteur, le circulateur et le vase d’expansion
Le collecteur est l’organe central du réseau. Il fait le lien entre le générateur et les différentes boucles du plancher chauffant. Sur un schéma, il doit apparaître à un emplacement cohérent, de préférence centré par rapport aux pièces à desservir, souvent dans un placard ou un coffret encastrable. Pour respecter le rayon de courbure des tubes, il est conseillé de l’installer à au moins 50 cm au-dessus du sol, et au-dessus du niveau du réseau afin de faciliter la purge d’air.
Le circulateur assure le déplacement de l’eau dans les circuits. Sans lui, pas de circulation homogène, donc pas de chauffage uniforme. Sur les grandes surfaces, sa sélection doit tenir compte des pertes de charge et des longueurs de boucles.
Le vase d’expansion absorbe les variations de volume de l’eau liées à la montée en température. Sur une installation basse température, on trouve souvent des volumes de l’ordre de 8 à 12 litres, à ajuster selon la taille réelle du réseau.
| Élément | Rôle sur l’installation | Point de vigilance sur le schéma |
|---|---|---|
| Collecteur | Distribuer et récupérer l’eau des boucles | Position centrale, accessible, par niveau si nécessaire |
| Circulateur | Faire circuler l’eau dans le réseau | Puissance adaptée aux longueurs et pertes de charge |
| Vase d’expansion | Compenser la dilatation de l’eau | Volume bien dimensionné, souvent 8 à 12 litres |
| Purgeur automatique | Évacuer l’air du circuit | Présence sur le groupe de sécurité ou en point haut |
| Soupape 3 bars | Protéger contre les surpressions | À intégrer avec le groupe de sécurité |
La vanne mélangeuse, le thermostat de sécurité et les organes de protection
La vanne 3 voies motorisée a un rôle déterminant sur un plancher chauffant hydraulique. Elle mélange l’eau chaude venant du générateur avec une partie de l’eau de retour pour obtenir une température compatible avec le sol chauffant. C’est un point fondamental sur le schéma, surtout si la source de chaleur travaille à une température plus élevée.
Le thermostat de sécurité protège le plancher d’une surchauffe. Il est généralement couplé à la vanne 3 voies pour couper ou limiter l’alimentation en cas d’anomalie. Ce composant évite d’envoyer une eau trop chaude dans la dalle ou la chape, ce qui pourrait nuire au confort, au revêtement et à la durabilité du système.
Le schéma doit aussi mentionner les organes de protection suivants :
- pot à boue, pour limiter l’encrassement et faciliter le désembouage
- filtre à tamis, pour retenir les impuretés
- groupe de sécurité, avec manomètre, purgeur d’air automatique et soupape de sécurité à 3 bars
Ces éléments ont un impact direct sur la longévité de l’installation. Les filtres et pots à boue doivent être nettoyés chaque année pour conserver de bonnes performances et éviter une usure prématurée des équipements.
À quoi sert le collecteur sur un plancher chauffant ?
Le collecteur n’est pas un simple point de raccordement. C’est l’élément qui rend possible une distribution propre des circuits, le réglage pièce par pièce et l’entretien du réseau. Sur un plancher chauffant schéma, son positionnement et son équipement donnent déjà une bonne idée de la qualité de conception du projet.
Distribution des circuits pièce par pièce
Chaque pièce ou zone thermique peut être alimentée par une ou plusieurs boucles reliées au collecteur. Cette logique permet une régulation par zone, utile pour adapter le chauffage à l’usage réel des espaces. Une chambre, un séjour et une salle de bains n’ont pas les mêmes besoins, ni les mêmes rythmes d’occupation.
Dans la pratique, on prévoit souvent un ensemble collecteur par niveau. Pour des surfaces supérieures à 100 m², plusieurs ensembles peuvent être nécessaires afin de simplifier la distribution et d’améliorer l’équilibrage. Un collecteur trop éloigné de certaines pièces allonge les liaisons, augmente les pertes de charge et complique les réglages.
Équilibrage, purge et régulation du réseau
Le collecteur sert aussi à équilibrer les circuits. Comme les boucles n’ont pas toujours la même longueur, le débit doit être ajusté pour que chaque zone chauffe correctement. Des circuits trop longs ou mal réglés peuvent perdre en efficacité, l’eau y refroidissant plus rapidement.
Sur le collecteur, on retrouve généralement :
- des organes de réglage de débit
- des dispositifs de purge pour éliminer l’air
- des points de remplissage et vidange
- des éléments de commande thermique selon la régulation retenue
Cette architecture facilite aussi le diagnostic. Quand une zone chauffe mal, chaque circuit peut être contrôlé séparément. En cas de suspicion de fuite ou de baisse brutale de pression, l’inspection de chaque boucle reste la méthode la plus sûre, parfois complétée par une caméra thermique.
Quel est le schéma de raccordement d’un plancher chauffant hydraulique ?
Le schéma de raccordement dépend de la source de chaleur, de la présence ou non d’autres émetteurs et du niveau de régulation souhaité. Dans tous les cas, le réseau doit rester cohérent avec la logique basse température du plancher chauffant.
Raccordement à une chaudière
Avec une chaudière, le raccordement type comprend le départ chauffage, les organes de sécurité, le circulateur, la vanne mélangeuse, le collecteur puis les boucles du plancher. Le retour des circuits revient ensuite vers la chaudière.
Quand le logement combine radiateurs et plancher chauffant, plusieurs montages existent, en parallèle, en série, avec vanne deux voies, avec vanne mélangeuse trois voies ou via un ensemble avec collecteur. Le point clé reste le même, le plancher doit recevoir une eau adaptée à sa température de fonctionnement.
Le marché propose des solutions variées, y compris des chaudières électriques de 4 à 24 kW à partir de 599 € selon certaines offres commerciales. Ce type de donnée ne suffit toutefois pas à valider un projet. Le bon dimensionnement dépend d’abord des déperditions du bâtiment, de la surface chauffée et de la température de départ nécessaire.
Peut-on raccorder un plancher chauffant à une pompe à chaleur ?
Le raccordement à une pompe à chaleur est non seulement possible, mais très fréquent. Le plancher chauffant basse température s’accorde bien avec une PAC air/eau, car celle-ci travaille efficacement avec des températures d’eau modérées.
Dans les systèmes réversibles, une pompe à chaleur air/eau réversible peut aussi alimenter un plancher rafraîchissant. Le gain de confort en été reste mesuré, autour de 2 à 3°C, mais souvent appréciable dans une construction bien isolée. Le schéma doit alors intégrer les sécurités et prescriptions propres au mode rafraîchissement, notamment en lien avec les règles du CPT Planchers réversibles, Cahier CSTB 3164.
Ce type de montage est particulièrement pertinent en construction neuve. En rénovation, la faisabilité dépend du support, de la hauteur disponible et du niveau de travaux acceptable.
Le schéma de pose des tubes dans un plancher chauffant
Le schéma de pose au sol complète le schéma hydraulique général. Il indique comment les tubes sont répartis dans chaque pièce, sur quels panneaux isolants ils sont fixés et avec quel espacement. Cette étape conditionne directement le confort thermique final.
Le pas de pose et la répartition des boucles
Le pas de pose correspond à l’écartement entre deux tubes. Il varie selon les besoins thermiques, la pièce, l’isolation du bâtiment et la température de départ du réseau. Un pas plus resserré permet d’augmenter la densité d’émission et d’améliorer l’homogénéité.

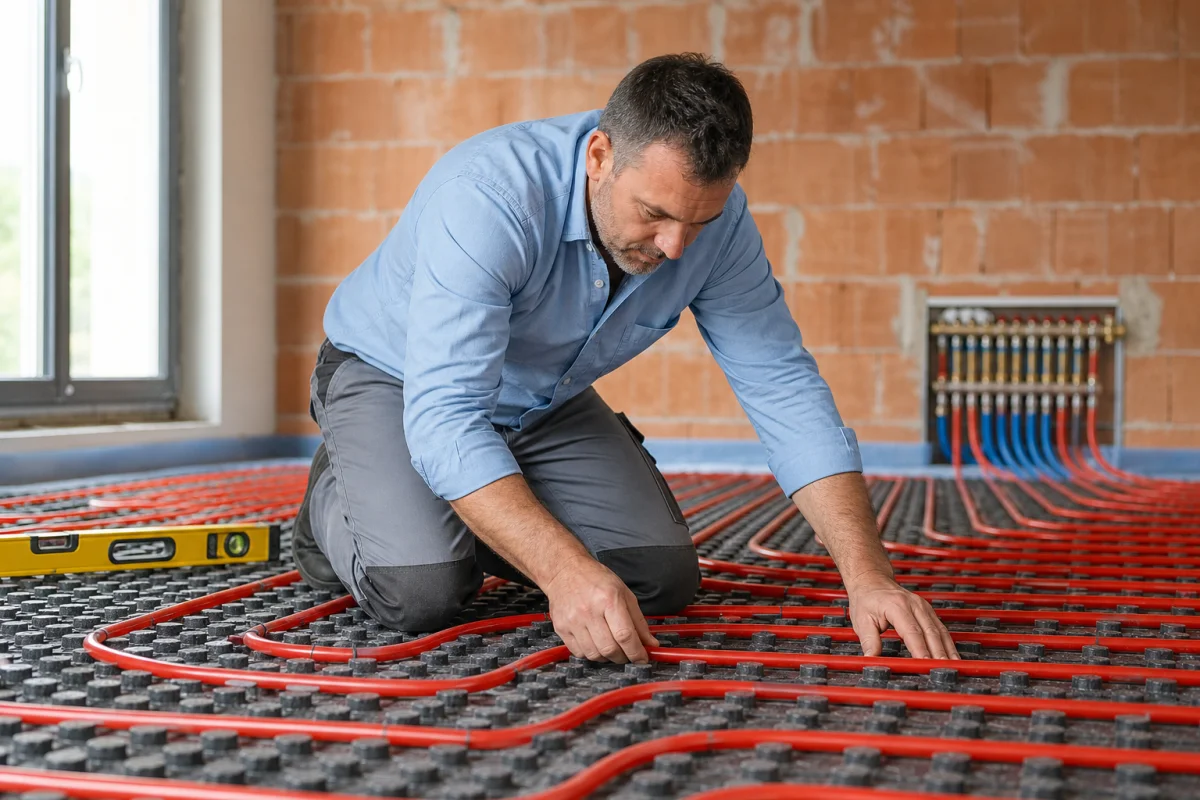

Les tubes sont posés sur des dalles isolantes ou des dalles à plots, parfois emboîtables pour faciliter la mise en œuvre. La bande périphérique, aussi appelée bande de désolidarisation, doit entourer les murs, cloisons, poteaux, cheminées, escaliers et tout élément vertical en contact avec la dalle. Elle absorbe les mouvements de dilatation et évite les ponts thermiques parasites.
Avant la pose, le support doit être :
- propre
- plan
- horizontal
- sans poussières, débris ni résidus de plâtre
Les tolérances couramment citées sont de 7 mm sous une règle de 2 m et 2 mm sous une règle de 20 cm. Si besoin, un ragréage autolissant peut corriger les défauts de planéité.
Les cloisons, huisseries, cheminées et percements doivent être prévus avant la pose. Les canalisations électriques ou sanitaires ne doivent pas être intégrées dans la dalle flottante. Si elles passent sur le support, elles doivent être noyées dans un ravoirage conforme, suivant les références techniques telles que DTU 70-1 et DTU 65-8.
Le dimensionnement des circuits et du collecteur
Le dimensionnement doit tenir compte de la surface, du pas de pose, du revêtement final et de la perte de charge admissible. Une boucle trop longue pénalise la circulation et l’uniformité de chauffe. La longueur maximale souvent indiquée est de 120 ml par boucle.
Le schéma de pose doit donc répartir intelligemment les circuits pour éviter des longueurs trop disparates. Cette précaution facilite l’équilibrage sur le collecteur et limite les écarts de comportement thermique entre les pièces.
Le choix du revêtement est tout aussi structurant. Les finitions les plus favorables à la diffusion de chaleur sont :
- carrelage céramique
- dalles de pierre calcaire
- granit
À l’inverse, certains revêtements sont moins adaptés, comme la moquette, le liège, certains parquets en chêne ou les tapis et moquettes de plus de 10 mm d’épaisseur. Le plancher chauffant impose aussi une élévation du sol qui peut atteindre 15 cm dans certains montages, chape comprise. Cette contrainte doit apparaître dès l’étude du projet.
Quelles erreurs éviter sur un schéma de plancher chauffant ?
Les erreurs de schéma se répercutent directement sur le chantier, puis sur le confort et la maintenance. Beaucoup de dysfonctionnements visibles après mise en service trouvent leur origine dans une conception trop rapide ou incomplète.
Longueurs de boucles déséquilibrées et collecteur mal placé
Des boucles très inégales compliquent l’équilibrage hydraulique. Les circuits les plus longs subissent plus de pertes de charge et l’eau peut y arriver moins efficacement. Le résultat se traduit souvent par des zones moins chaudes, des temps de réponse irréguliers ou un besoin de réglage permanent.
Un collecteur mal placé pose les mêmes problèmes. S’il n’est pas centré, s’il est trop bas, ou difficilement accessible, la distribution devient moins logique et la purge plus complexe. Sur de grandes surfaces, ne prévoir qu’un seul collecteur au-delà de 100 m² est rarement une bonne idée.
Oubli des organes de sécurité et mauvaise régulation de température
L’absence de vanne mélangeuse, de thermostat de sécurité, de purgeur, de soupape ou de filtration fragilise tout le système. Une eau trop chaude peut dégrader le confort, solliciter excessivement la chape et nuire au revêtement final. Un réseau sans filtration correcte s’encrasse plus vite, ce qui affecte le circulateur, le collecteur et les performances globales.
La mauvaise régulation est une autre erreur classique. Un plancher chauffant a besoin d’une gestion adaptée à son inertie. Un pilotage approximatif, sans prise en compte de la température d’eau ni du zonage, entraîne surchauffes, sous-chauffes et consommation inutile.
Sur le terrain, un schéma de qualité doit aussi intégrer la chronologie de mise en œuvre :
- préparation du chantier et contrôle du support
- installation du ou des collecteurs
- pose des bandes périphériques
- mise en place des dalles isolantes
- pose des boucles de tubes
- remplissage et essais de pression
- enrobage par dalle béton ou chape fluide
- première mise en chauffe selon les prescriptions techniques
- pose du revêtement final
- mise en service, équilibrage et régulation
Un schéma bien conçu ne remplace pas le savoir-faire de pose, mais il évite beaucoup d’erreurs dès l’amont. Pour un projet durable, il faut relier trois niveaux sans les dissocier, lecture hydraulique, schéma de pose et contraintes normatives. C’est ce trio qui permet d’obtenir un plancher chauffant silencieux, homogène, économe et réellement fiable dans le temps. Dans les projets neufs comme dans certains chantiers de rénovation compatibles, l’intervention d’un professionnel qualifié reste la meilleure garantie de conformité aux règles de l’art et de performances stables sur le long terme.
