Le raccord polyéthylène enterré joue un rôle central dans la fiabilité d’un réseau souterrain. Une jonction mal choisie ou mal montée peut entraîner une fuite, une perte de pression, voire une dégradation progressive de la canalisation sans signe visible en surface. Sur un réseau d’eau potable, de gaz, d’irrigation ou d’eaux usées, le choix du bon raccord conditionne donc la durée de vie de l’installation.
Le polyéthylène haute densité, souvent appelé PEHD, s’est imposé depuis plusieurs décennies sur les réseaux enterrés grâce à ses qualités mécaniques, sa résistance à la corrosion et sa grande longévité. Les tuyaux PEHD enterrés sont fréquemment annoncés pour une durée d’usage supérieure à 50 ans, parfois autour de 70 ans dans des conditions normales d’exploitation. Encore faut-il utiliser un raccordement cohérent avec le diamètre, la pression, le fluide transporté et les contraintes du terrain.
Ce guide détaille les usages, les critères de sélection, les principales familles de raccords et les bonnes pratiques de pose pour obtenir un assemblage durable et étanche.
Qu’est-ce qu’un raccord polyéthylène enterré ?
Un raccord polyéthylène enterré sert à relier deux tuyaux en polyéthylène, à créer une dérivation, à modifier une direction ou à connecter un tube PE à un autre équipement. Il peut s’agir d’un raccord droit, d’un coude, d’un té, d’un manchon, d’un piquage ou encore d’un raccord fileté vers une pompe, une vanne ou un compteur.
Dans une installation enterrée, ce raccord doit assurer une étanchéité parfaite malgré des contraintes supérieures à celles d’une conduite hors-sol. Le sous-sol exerce des efforts continus sur les canalisations, avec des mouvements de terrain, des charges mécaniques, des agressions chimiques et des variations de température. Comme le réseau est invisible une fois remblayé, la qualité du raccordement devient un point critique.
Le PEHD est largement utilisé parce qu’il combine plusieurs avantages :
- faible poids, pratique au transport et à la manutention
- résistance à la corrosion et à l’eau
- bonne tenue aux produits chimiques et aux liquides acides
- résistance aux chocs
- flexibilité, utile sur terrain contraint
- coût global intéressant, à l’achat comme en maintenance
- longue durée de vie
- matériau recyclable
Les raccords associés peuvent être en polypropylène, en plastique technique, en laiton, en acier inoxydable, en acier, en résine ou en polymère selon les usages et le niveau d’exigence du chantier.
Dans quels réseaux utiliser un raccord polyéthylène enterré
Le raccord PE enterré est principalement utilisé sur les réseaux d’eau potable et les réseaux de gaz, mais son champ d’application est plus large. Il se retrouve aussi sur des réseaux hydrauliques, industriels et agricoles enterrés.
Les réseaux concernés peuvent transporter :
- de l’eau potable
- des eaux usées
- des hydrocarbures
- du gaz
- des fluides industriels
Dans la pratique, on le rencontre sur :
- les réseaux d’adduction d’eau potable
- les branchements de maison individuelle, lotissement ou immeuble
- les réseaux d’arrosage et d’irrigation
- les pompages d’eau de puits
- les évacuations de vide-cave
- les relevages d’eaux usées
- les réseaux industriels souterrains
- les conduites d’acheminement de fluides sous pression
Depuis environ cinquante ans, les nouveaux réseaux d’adduction d’eau potable sont très majoritairement réalisés en polyéthylène, avec des accessoires PE pour les branchements. Pour le raccordement depuis le réseau principal, le collier de prise en charge est le raccord spécifique couramment utilisé. Sur un branchement d’eau, la partie située avant compteur relève du gestionnaire du réseau, ce qui implique l’intervention d’un personnel qualifié.
| Type de réseau | Usage courant du PE enterré | Raccords souvent utilisés |
|---|---|---|
| Eau potable | Adduction, branchement, distribution | Compression, électrosoudable, collier de prise en charge |
| Gaz | Distribution souterraine | Électrosoudable, soudé, mécanique selon configuration |
| Irrigation | Arrosage, réseaux extérieurs | Compression plastique, raccord droit fileté |
| Eaux usées | Refoulement, relevage | Compression, mécanique, électrosoudable |
| Industrie | Fluides techniques, hydrocarbures | Soudure bout à bout, électrofusion |
Les critères de choix d’un raccord polyéthylène enterré
Le bon raccord n’est pas seulement celui qui correspond au tube. Il doit aussi répondre aux conditions réelles d’exploitation du chantier. Le choix se fait à partir de quatre bases, le diamètre, la pression, la nature du fluide et les contraintes du terrain.
Choisir le bon diamètre et la bonne compatibilité avec le tube PE
Le premier point de contrôle reste le diamètre extérieur du tube. Les tubes PEHD existent dans une large plage, d’environ 32 mm à 1200 mm pour les gammes courantes industrielles, avec aussi des petits diamètres répandus en réseau domestique comme 20 mm, 25 mm et 32 mm.
Pour un raccord enterré, il faut vérifier :
- le diamètre extérieur exact du tube
- la compatibilité avec le type de PE ou PEHD
- la correspondance avec l’éventuel filetage de sortie, par exemple 1/2″ (15×21), 3/4″ (20×27) ou 1″ (26×34)
- la compatibilité avec l’épaisseur ou la génération du tube pour certains assemblages soudés
Un exemple simple de produit courant est le raccord droit mâle Cap Vert en polypropylène, pour tube PE 20 mm avec filetage mâle 15×21. Ce type de pièce, vendu autour de 1,06 € TTC sur certaines pages produits repérées, illustre bien les raccords d’usage courant pour irrigation et réseaux extérieurs.
Le repérage du tube aide aussi à éviter les erreurs. Les tubes destinés à l’eau sont souvent blancs et bleus ou marqués par des bandes bleues pour l’eau potable. Le PEHD bande blanche est cité pour l’eau non potable.
Tenir compte de la pression, du fluide et des contraintes du terrain
Deux tubes de même diamètre ne demandent pas forcément le même raccord. Une ligne d’irrigation basse pression, un réseau d’eau potable domestique et une conduite industrielle sous forte contrainte ne se traitent pas de la même manière.
Les critères à croiser sont les suivants :
- la pression de service
- le type de fluide, eau potable, eaux usées, gaz, hydrocarbures
- l’accessibilité du chantier
- la profondeur de pose
- la nature du terrain, stable, humide, agressif, pierreux
- les contraintes mécaniques, tassement, trafic, vibrations
Pour une installation enterrée, la recherche de prix bas ne doit jamais primer sur la sécurité. Le marché couvre des produits allant de quelques centimes à plusieurs milliers d’euros selon le diamètre, le matériau et la destination. Des catalogues repérés affichent par exemple des offres de 0,23 € à 5 938,32 €, signe que la famille “raccord PE” réunit des pièces très simples comme des équipements de réseau lourd.
Quel type de raccord choisir pour un tube PE enterré ?
Trois grandes familles dominent les chantiers enterrés, le raccord à compression, le raccord électrosoudable et le raccord mécanique. À cela s’ajoutent les techniques de soudure PEHD comme le bout à bout et, plus ponctuellement, l’extrusion.
Raccord à compression : usages, limites et cas d’emploi
Le raccord à compression reste très répandu sur les réseaux d’eau, d’arrosage et d’irrigation. Son fonctionnement repose sur une bague et une rondelle qui compriment la surface extérieure du tube lisse pour assurer l’étanchéité.
Ses points forts :
- pose rapide
- pas d’outillage spécifique lourd
- démontage possible
- réutilisation sur certains modèles si le montage a été bien réalisé
- compatible avec de nombreux tuyaux PE sans démonter totalement le raccord, selon les gammes
Concrètement, il suffit souvent de desserrer l’écrou ou le bouchon, d’insérer le tube jusqu’en butée puis de resserrer. C’est la raison pour laquelle ce raccord est apprécié sur les petits réseaux extérieurs et les interventions rapides.
Ses limites apparaissent sur les installations très sollicitées, très profondes, à forte pression ou soumises à des exigences réglementaires spécifiques. Pour certains réseaux sensibles, la soudure ou l’électrofusion offre un niveau de sécurisation supérieur.
Raccord électrosoudable : pour quelles situations
Le raccord électrosoudable est souvent retenu quand l’installation demande une étanchéité très élevée et une jonction durable en milieu enterré. Il est particulièrement utile dans les zones difficiles d’accès et lorsqu’il faut assembler des tuyaux d’épaisseurs ou de générations différentes.
Le principe repose sur une résistance intégrée au raccord, qui chauffe la matière et crée une fusion contrôlée avec le tube. Cette technique est largement utilisée pour l’eau potable, le gaz et certains réseaux enterrés industriels.
Ses avantages :
- très bonne étanchéité
- bonne tenue dans le temps
- adapté aux chantiers contraints
- solution pertinente quand le bout à bout est difficile à mettre en œuvre
Sa mise en œuvre reste technique et demande du matériel adapté, ainsi qu’un opérateur formé.
Raccord mécanique : quels avantages sur chantier
Le raccord mécanique couvre plusieurs conceptions et plusieurs matériaux, notamment laiton, acier inoxydable, acier, résine ou plastique. Il peut être très pratique pour raccorder rapidement un tube PE à une sortie filetée, à un équipement hydraulique ou à une installation existante.
Sur chantier, ses principaux avantages sont :
- une pose simple
- une bonne polyvalence
- la possibilité de raccordement sur des interfaces filetées
- une maintenance plus facile que sur un assemblage soudé
Les plombiers privilégient souvent le laiton pour les alimentations en eau potable sanitaire, tandis que les raccords plastiques sont fréquents en arrosage et irrigation.
Peut-on enterrer un raccord à compression ?
Oui, un raccord à compression peut être enterré, à condition de respecter le domaine d’emploi du fabricant, la nature du réseau et les règles de pose. Ce type de raccord est couramment utilisé sur des réseaux PE enterrés, notamment en eau domestique, arrosage et irrigation.
Le point de vigilance porte sur la qualité du montage et sur le niveau de contrainte du réseau. Un raccord à compression enterré doit être parfaitement adapté au diamètre du tube, correctement serré, bien aligné et posé dans un environnement qui ne l’expose pas à une contrainte excessive.
Dans certains cas, il vaut mieux préférer l’électrofusion ou la soudure :
- réseau de gaz selon exigences techniques du chantier
- fortes pressions
- gros diamètres
- terrain instable ou agressif
- zone où une maintenance future serait très compliquée
Sur un montage fileté associé, certains professionnels utilisent du ruban PTFE ou un composé à joint lorsque le type de filetage et le fabricant le permettent. Cette pratique concerne la partie filetée, pas l’étanchéité du serrage sur le tube PE lui-même.
Comment faire un raccord polyéthylène enterré ?
La fiabilité d’un raccord enterré dépend autant de la préparation du tube que du raccord choisi. Une coupe irrégulière, un tube sale ou un mauvais alignement suffit à compromettre l’assemblage.
Préparer le tube : mesure, coupe, ébavurage et nettoyage
La première étape consiste à préparer un tube propre et géométriquement correct.
- Mesurer la longueur utile et repérer la profondeur d’emboîtement
- Couper le tube bien d’équerre avec un coupe-tube adapté
- Ébavurer l’extrémité pour supprimer les arêtes
- Nettoyer le tube pour éliminer terre, graisse, humidité et poussières
- Contrôler l’état du tube, absence de fissure, d’ovalisation ou de rayure profonde
Cette phase est déterminante, surtout en enterré où un défaut discret devient très difficile à reprendre après remblaiement.

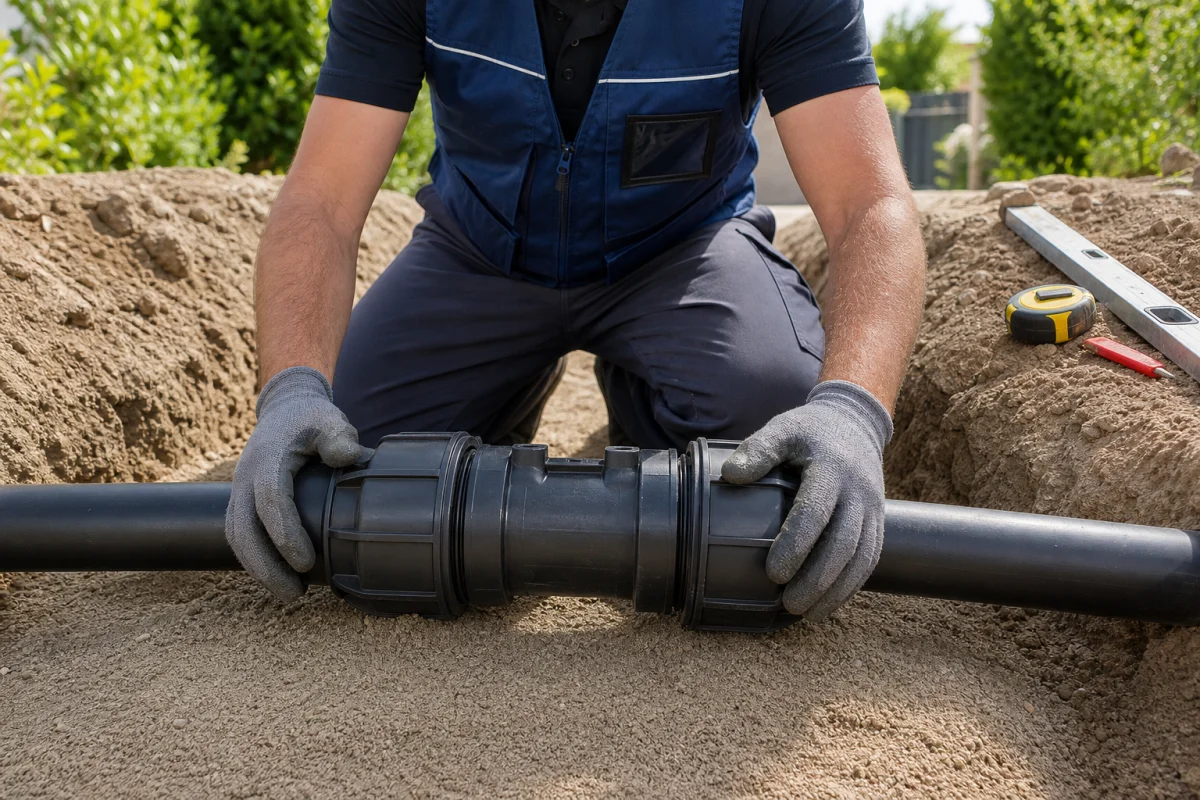

Assembler le raccord sans défaut et contrôler l’alignement
Le montage varie selon le type de raccord, mais la logique reste la même, respecter la méthode fabricant et éviter tout effort parasite.
Pour un raccord à compression :
- desserrer l’écrou selon la notice
- introduire le tube jusqu’en butée
- vérifier l’alignement du tube et du raccord
- resserrer au couple ou selon le niveau de serrage recommandé
Pour un raccord électrosoudable ou une soudure bout à bout, l’intervention doit être réalisée avec des équipements adaptés et par un technicien qualifié. La soudure bout à bout, très utilisée en PEHD, consiste à chauffer les extrémités avec un miroir, puis à mettre les deux faces en contact sous pression.
Avant remblaiement, le raccord doit rester accessible pour contrôle visuel et essai. Un lit de pose propre et sans élément coupant limite aussi les risques sur la durée.
Comment éviter une fuite sur un raccord PE enterré ?
La fuite sur un raccord enterré provient souvent d’un enchaînement d’erreurs simples, mauvaise référence, tube mal coupé, insertion incomplète, serrage irrégulier ou absence de test. La prévention se joue avant la mise en terre.
Les bonnes pratiques pour garantir l’étanchéité
- choisir un raccord compatible avec le diamètre exact et l’usage du réseau
- vérifier la destination du produit, eau potable, irrigation, gaz, industrie
- préparer une coupe propre et droite
- nettoyer les surfaces d’assemblage
- insérer le tube jusqu’à la butée
- respecter les consignes de serrage ou de soudage
- éviter les efforts de traction et les désalignements
- adapter le type de raccord aux contraintes du terrain
Le terrain lui-même peut fragiliser la jonction. Un sous-sol soumis aux mouvements, aux charges roulantes ou à une agressivité chimique demande une attention renforcée sur le choix du raccord et le mode de pose.
Réaliser les tests d’étanchéité avant remblaiement
Un raccord enterré ne devrait jamais être remblayé sans contrôle. Le test d’étanchéité permet de repérer immédiatement une perte de pression ou un défaut d’assemblage.
Les vérifications à prévoir :
- contrôle visuel du raccord et de l’alignement
- mise en pression selon la procédure du réseau concerné
- surveillance de la stabilité de pression
- inspection de toute trace de suintement
Sur les réseaux réglementés, notamment gaz ou eau potable collective, les essais doivent suivre les prescriptions techniques et être réalisés par des intervenants compétents.
Quelle profondeur respecter pour un raccord enterré ?
La profondeur d’un raccord enterré dépend du type de réseau, du climat, du risque de gel, du trafic de surface et des prescriptions locales. Il n’existe pas une profondeur unique valable pour tous les chantiers.
Le bon raisonnement consiste à s’aligner sur la profondeur de la canalisation qu’il relie, tout en prévoyant une protection adaptée contre :
- le gel
- les charges mécaniques
- les travaux futurs
- les chocs liés au remblaiement
Sur un branchement d’eau, la profondeur est généralement définie par les règles locales du gestionnaire. Sur les réseaux privés, elle doit rester cohérente avec l’usage et la zone géographique. Un raccord enterré trop près de la surface s’expose davantage aux variations thermiques, aux coups d’outil et aux charges extérieures.
Le remblai autour du raccord doit être soigné, avec des matériaux adaptés et sans éléments agressifs au contact direct de la pièce ou du tube.
Faut-il souder un raccord PE enterré ou utiliser la compression ?
Le choix entre soudure et compression dépend moins d’une préférence que du contexte technique.
La compression convient bien lorsque :
- le diamètre reste modéré
- la pose doit être rapide
- le réseau concerne l’eau domestique, l’arrosage ou l’irrigation
- une maintenance ou un démontage futur reste envisageable
La soudure, notamment bout à bout, ou l’électrofusion est à privilégier lorsque :
- le diamètre est important
- la pression est élevée
- le réseau est industriel
- le niveau d’exigence sur l’étanchéité et la tenue dans le temps est maximal
- l’environnement enterré impose une jonction très sécurisée
L’électrofusion prend un avantage net dans les zones d’accès compliqué, tandis que le bout à bout reste une référence pour les canalisations PEHD de grand diamètre. Dans tous les cas, les opérations de soudage demandent une vraie maîtrise technique et doivent être confiées à des techniciens qualifiés.
Pour un projet courant, la meilleure méthode consiste à définir en amont la source du fluide, la configuration de pose, le diamètre, la pression et le mode de raccordement aux équipements. Cette approche évite les assemblages improvisés et les réparations coûteuses après remblaiement.
Le raccord polyéthylène enterré n’est pas une simple pièce de liaison. C’est l’un des points les plus sensibles du réseau. Un bon choix de matériau, une compatibilité précise avec le tube PE et une pose rigoureuse permettent d’obtenir une installation discrète, durable et stable pendant plusieurs décennies.
