Le schéma de raccordement ballon tampon conditionne une grande partie du bon fonctionnement d’une installation de chauffage. Un branchement cohérent permet de stocker l’énergie, de stabiliser les températures, de limiter les cycles courts et d’améliorer le rendement global du système. À l’inverse, un mauvais raccordement peut dégrader les performances, compliquer la régulation et, dans certains cas, exposer le générateur à des contraintes importantes.
Le ballon tampon trouve sa place dans de nombreuses configurations, avec une chaudière bois, une pompe à chaleur, un circuit radiateurs, un plancher chauffant ou encore une production d’ECS. Les schémas varient selon l’usage, mais les principes hydrauliques restent les mêmes, départs bien placés, retours cohérents, organes de sécurité complets et régulation adaptée.
À quoi sert un schéma de raccordement de ballon tampon ?
Un schéma de raccordement sert à visualiser comment circule l’eau entre le générateur, le ballon, les émetteurs et les organes de sécurité. Il aide à positionner correctement chaque élément, à éviter les erreurs de branchement et à comprendre le rôle de chaque départ ou retour.
Le ballon tampon peut remplir plusieurs fonctions :
- stocker l’excès d’énergie, notamment avec une chaudière bois à combustion non modulante
- découpler hydrauliquement un circuit primaire et un circuit secondaire
- réduire les démarrages et arrêts d’une pompe à chaleur, ce qui améliore la durée de vie et le confort
- stabiliser la température envoyée vers les radiateurs ou le plancher chauffant
- faciliter la production de chauffage et d’ECS selon le type de ballon ou de préparateur associé
Dans le cas d’un ballon utilisé comme ballon de découplage, le principe est bien identifié dans les schémas de plancher chauffant diffusés par Caleosol, la chaudière ou la PAC se branche en haut et en bas du ballon, tandis que le plancher chauffant se branche en partie médiane. Cette disposition favorise la séparation hydraulique des circuits tout en maintenant une bonne inertie.
Pour les installations biomasse, la logique est encore plus structurante. Les documents techniques sur les chaudières bois rappellent que la compréhension de la combustion du bois, de l’hydroaccumulation et du risque de condensation dans la chaudière est indispensable pour obtenir des performances correctes et éviter une détérioration prématurée de l’appareil.
Identifier les composants du schéma de raccordement
Lire un schéma hydraulique demande d’identifier les composants de base avant de passer au détail des variantes. Un schéma de principe reste une aide au montage, mais il ne remplace ni la notice fabricant, ni la réglementation en vigueur, ni le dimensionnement réalisé par l’installateur.
Ballon tampon, départs et retours
Le ballon tampon est la pièce centrale. Selon les modèles et les usages, il peut être simple, combiné, tank in tank, ou associé à un préparateur ECS séparé. Son rôle varie entre stockage, inertie et découplage.
Les raccordements essentiels sont :
- départ haut, généralement utilisé pour prélever l’eau la plus chaude
- retour bas, destiné à récupérer l’eau refroidie
- piquages intermédiaires, pratiques pour des circuits à plus basse température, comme le plancher chauffant
- orifices pour sondes, utiles à la régulation
- vidange et purge, pour l’entretien et la mise en service
Sur des ballons tampon acier pour PAC et refroidissement, comme certains modèles Watts distribués par Anjou Connectique, les caractéristiques montrent des plages d’utilisation significatives, pression de service maximale 6 bar, température de -10 °C à +110 °C et jusqu’à 49 % de glycol. Ces modèles sont destinés exclusivement aux systèmes primaires de pompe à chaleur et de refroidissement, et ne doivent pas être installés en système secondaire ouvert, car ils ne sont pas revêtus intérieurement.
Circulateur, vanne 3 voies, sondes et régulation
Le circulateur met l’eau en mouvement dans le circuit. Il peut y avoir plusieurs pompes, une pour le primaire, une pour le chauffage, une pour l’ECS, voire une pompe dédiée au maintien de retour de chaudière bois.
La vanne 3 voies joue plusieurs rôles selon le schéma :
- mélanger l’eau chaude et l’eau de retour pour obtenir une température adaptée
- protéger une chaudière bois contre un retour trop froid
- basculer un flux entre ballon, chauffage et appoint selon la régulation
Les notices d’installations hydrauliques bois indiquent souvent l’exigence d’un maintien automatique de température de retour à 55 °C. Cette valeur est explicitement mentionnée dans la documentation pratique de JM-Poêles pour garantir une bonne tenue de l’appareil et éviter la condensation.
Les sondes permettent à la régulation de lire les températures utiles, haut du ballon, bas du ballon, départ chauffage, ECS, température chaudière. Une régulation bien paramétrée pilote ensuite la circulation, l’ouverture des vannes, la priorité ECS et les consignes de chauffe.
Vase d’expansion, soupape, purgeur et disconnecteur
Ces éléments ne sont pas accessoires. Ils conditionnent la sécurité de fonctionnement et la conformité de l’installation.
- vase d’expansion, pour absorber la dilatation de l’eau
- soupape de sécurité, souvent tarée à 3 bars sur les circuits chauffage
- purgeur, pour évacuer l’air
- disconnecteur de remplissage, pour protéger le réseau d’eau potable
- filtre à tamis, souvent recommandé en amont de certains équipements
Dans les schémas plancher chauffant de Caleosol, il est précisé que le dessin ne représente pas forcément tous les éléments de sécurité, mais qu’on retrouve généralement une potence groupe de sécurité, un vase d’expansion et un filtre à tamis selon la configuration.
Pour les chaudières bois, les exigences sont plus fortes. Les schémas techniques de Prosynergie rappellent que les générateurs de chaleur au bois doivent intégrer les sécurités pression et température prévues par les normes européennes, avec un système d’évacuation de surchauffe indispensable en plus de la soupape de pression 3 bars. La soupape thermique doit être tarée à 98 °C, installée en décharge sur le départ haut de la chaudière, avec sa sonde de mesure en partie haute de la chaudière et sans organe de coupure intermédiaire.
| Composant | Fonction | Point de vigilance |
|---|---|---|
| Ballon tampon | Stockage, inertie, découplage | Choix du volume et position des piquages |
| Circulateur | Faire circuler l’eau | Débit adapté à chaque circuit |
| Vanne 3 voies | Mélange ou dérivation | Réglage selon température visée |
| Sondes | Mesure de température | Placement cohérent haut, milieu, bas |
| Vase d’expansion | Absorber la dilatation | Dimensionnement conforme au volume total |
| Soupape de sécurité | Protéger contre la surpression | Aucune vanne d’isolement en amont |
| Soupape thermique | Évacuer une surchauffe chaudière bois | Tarage 98 °C et pose sur départ haut |
| Disconnecteur | Protéger l’eau de ville | Obligatoire sur alimentation automatique |
Schéma de raccordement pour chauffage seul
Dans une installation dédiée au chauffage seul, le ballon tampon reçoit la chaleur du générateur, puis la redistribue vers le circuit d’émetteurs. Le schéma le plus courant reste simple, un départ chaud en haut du ballon, un retour froid en bas, un circulateur sur le primaire et un ou plusieurs circulateurs côté chauffage selon le nombre de zones.
Les documents pratiques de JM-Poêles mentionnent un schéma 5 pour une installation sur ballon tampon pour chauffage seul. Cette architecture sert souvent avec les appareils biomasse pour éviter les cycles irréguliers et lisser la fourniture d’énergie.
Dans ce cas, les points de conception les plus fréquents sont :
- placer le départ chauffage sur la zone la plus chaude du ballon
- prévoir une régulation claire entre générateur et circuit d’émission
- protéger la chaudière bois par une relève de température de retour
- intégrer les soupapes, le vase d’expansion, les purgeurs et la vidange
Sur certains schémas Apalis, le ballon en dérivé est présenté comme un raccordement particulièrement performant, avec une priorité donnée au chauffage au démarrage de la chaudière. Ce type de logique hydraulique peut améliorer la réactivité sans renoncer au stockage.
Schéma de raccordement pour chauffage et ECS
Quand le ballon doit alimenter à la fois le chauffage et l’eau chaude sanitaire, le schéma devient plus complet. Deux grandes solutions dominent :
- un ballon tampon tank in tank ou bain-marie
- un ballon tampon avec préparateur ECS séparé
La documentation JM-Poêles cite précisément :
- schéma 5 bis, installation sur ballon tampon tank in tank pour chauffage + ECS
- schéma 6, installation avec ballon préparateur d’eau chaude sanitaire séparé
Un préparateur semi-instantané ou un échangeur à plaques peut aussi être utilisé. Le document Charot sur la production d’eau chaude semi-instantanée avec ballon tampon rappelle une recommandation très concrète, mitiger au plus près du point de puisage. C’est un détail souvent négligé, alors qu’il est déterminant pour le confort et la sécurité sanitaire.
Sur les installations bois chauffage + ECS, XPair souligne qu’un ballon tampon permet d’éviter les ralentis intempestifs, surtout en été lorsque la chaudière ne tourne que pour la production d’eau chaude sanitaire. Cette remarque est essentielle pour le rendement annuel, en particulier avec une chaudière bûches ou granulés.
Dans un schéma bois avec ECS, on retrouve souvent :
- une pompe de chauffage
- une pompe dédiée à la charge ECS
- une sonde ECS
- une régulation de priorité sanitaire
- une vanne 3 voies motorisée
Les schémas Apalis montrent aussi l’intérêt d’un aquastat inverseur pouvant commander une vanne d’inversion et autoriser un appoint lorsque le ballon ne contient plus assez d’énergie.
Schéma de raccordement pour plancher chauffant
Le schéma de raccordement ballon tampon plancher chauffant répond à une logique de basse température. Le plancher ne doit pas recevoir l’eau la plus chaude du ballon sans mélange. Il se branche donc souvent sur des piquages intermédiaires ou via un groupe de mélange dédié.
Le cas décrit par Caleosol est particulièrement parlant, chaudière ou PAC, ECS et plancher chauffant, avec un ballon tampon utilisé comme ballon de découplage. Le principe annoncé est simple et efficace :
- le générateur se branche en haut et en bas du ballon
- le plancher chauffant se branche en partie médiane
Cette implantation facilite le découplage hydraulique entre le circuit primaire et le circuit plancher. Elle convient bien aux installations qui doivent gérer plusieurs températures de départ.
Le schéma doit aussi prévoir :
- une vanne 3 voies de mélange ou un module de régulation plancher
- un circulateur dédié au circuit plancher
- des sondes de départ et parfois de retour
- les organes de sécurité non représentés sur certains schémas de principe, comme le vase d’expansion ou le filtre à tamis
Caleosol propose par ailleurs des variantes intégrant solaire PVT, ECS, plancher chauffant et même piscine, ce qui montre à quel point le ballon tampon devient un point central de distribution énergétique dans les systèmes mixtes.
Schéma de raccordement pour radiateurs
Avec des radiateurs, le ballon tampon alimente un circuit souvent plus haute température que le plancher chauffant. Le départ se fait généralement dans la partie haute du ballon, là où l’eau est la plus chaude, puis le retour revient en partie basse.
Deux cas sont fréquents :
- un circuit radiateurs direct avec loi d’eau simple
- un circuit radiateurs avec vanne 3 voies motorisée pour affiner la température de départ
Dans les schémas de chaudières bois sans régulation complexe, Apalis précise que les robinets thermostatiques des radiateurs peuvent assurer une partie de la régulation. Une réserve accompagne ce choix, les radiateurs peuvent être très chauds lorsque la chaudière bois atteint sa température maximale. Ce point rappelle qu’un schéma simple n’est pas toujours le plus confortable.
Pour les installations à deux circuits, par exemple radiateurs et plancher chauffant, chaque boucle doit avoir son propre équilibrage, sa propre régulation et, selon la configuration, son propre circulateur. Le ballon tampon joue alors un rôle de séparation thermique et hydraulique.
Comment raccorder un ballon tampon sur une chaudière bois ?
Le raccordement d’un ballon tampon sur une chaudière bois demande plus de précautions qu’avec beaucoup d’autres générateurs. Une chaudière à bûches produit de la chaleur de façon moins souple qu’une machine modulante. Le ballon sert donc à absorber l’énergie excédentaire, à améliorer le rendement de combustion et à réduire les phases défavorables.
Les schémas techniques rappellent que l’installation doit suivre les règles de l’art et être réalisée par un professionnel. La référence NF EN 303-5 est citée dans les ressources sur les chaudières bois bûches avec ballon de stockage. Un schéma de principe reste personnalisable selon la typologie d’installation, mais les fondamentaux ne changent pas.
Prévoir le maintien de température de retour
Le point critique est le retour chaudière. Si l’eau revient trop froide, la chaudière bois peut condenser, se corroder plus vite et perdre en performance. C’est pourquoi un système automatique de maintien de température de retour à 55 °C est souvent exigé.
Ce maintien peut être assuré par :
- une vanne thermique 3 voies de relève de température
- un kit de charge spécifique
- une pompe pilotée avec aquastat ou module hydraulique dédié
Dans les repères de schémas Prosynergie, on retrouve clairement :
- 1 chaudière
- 2 ballon tampon primaire
- 3 pompe de circulation
- 4 vanne thermique 3 voies de relève de température
Apalis mentionne aussi un aquastat pouvant commander le circulateur de maintien des retours en température. Cette logique protège le corps de chauffe dès les premières phases de montée en régime.
Installer les organes de sécurité indispensables
La sécurité d’une chaudière bois ne se limite pas à une soupape standard. Les documents spécialisés insistent sur plusieurs organes indispensables :
- soupape de pression 3 bars
- système d’évacuation de surchauffe
- soupape thermique tarée à 98 °C
- serpentin de sécurité thermique selon la chaudière
- vase d’expansion, ouvert ou fermé selon la conception
- dispositif de compensation d’eau de ville avec alimentation automatique et anti-pollution
Les schémas Prosynergie distinguent notamment :
- Ensemble A, vase ouvert pour circuit ouvert ou pression atmosphérique
- Ensemble B, vase fermé à vessie ou membrane avec soupape thermique
- Ensemble C, compensation d’eau de ville avec dispositif anti-pollution
La règle pratique à retenir est claire, la soupape thermique se place sur le départ haut de la chaudière, la sonde est insérée en partie haute et aucun organe de coupure intermédiaire ne doit empêcher son action.
Comment raccorder un ballon tampon sur une pompe à chaleur ?
Sur une pompe à chaleur, le ballon tampon remplit surtout une fonction d’inertie et de découplage hydraulique. Il aide à limiter les courts cycles, particulièrement quand le volume d’eau du réseau est insuffisant ou quand plusieurs zones se ferment rapidement.
Les notices de ballons tampon dédiés PAC précisent qu’ils sont conçus pour les systèmes primaires de pompe à chaleur et de refroidissement. Leur objectif est de réduire le nombre de démarrages et d’arrêts lorsque des variations rapides de température se produisent.
Quelques données techniques concrètes illustrent les niveaux de matériel disponibles :
| Référence | Volume réel | Pression max | Température | Isolation | Poids |
|---|---|---|---|---|---|
| 22152 | 25 L | 6 bar | -10 °C à +110 °C | 25 mm | 8,5 kg |
| 22153 | 50 L | 6 bar | -10 °C à +110 °C | 25 mm | 13,5 kg |
| 22154 | 94 L | 6 bar | -10 °C à +110 °C | 30 mm | 26 kg |
Ces modèles sont annoncés conformes à la directive 2014/68/UE sur les équipements sous pression, article 4.3, ainsi qu’à la directive Ecodesign 2009/125/CE. L’isolation sans CFC vise à minimiser les pertes de chaleur et à favoriser les économies d’énergie.
Dans la pratique, le schéma PAC avec ballon tampon peut être configuré de deux façons :
- ballon tampon en série sur le départ ou le retour primaire
- ballon tampon en découplage hydraulique entre circuit PAC et circuits émetteurs
Le choix dépend du volume réseau, du nombre de circuits, de la présence de vannes motorisées et des exigences du fabricant de la PAC.

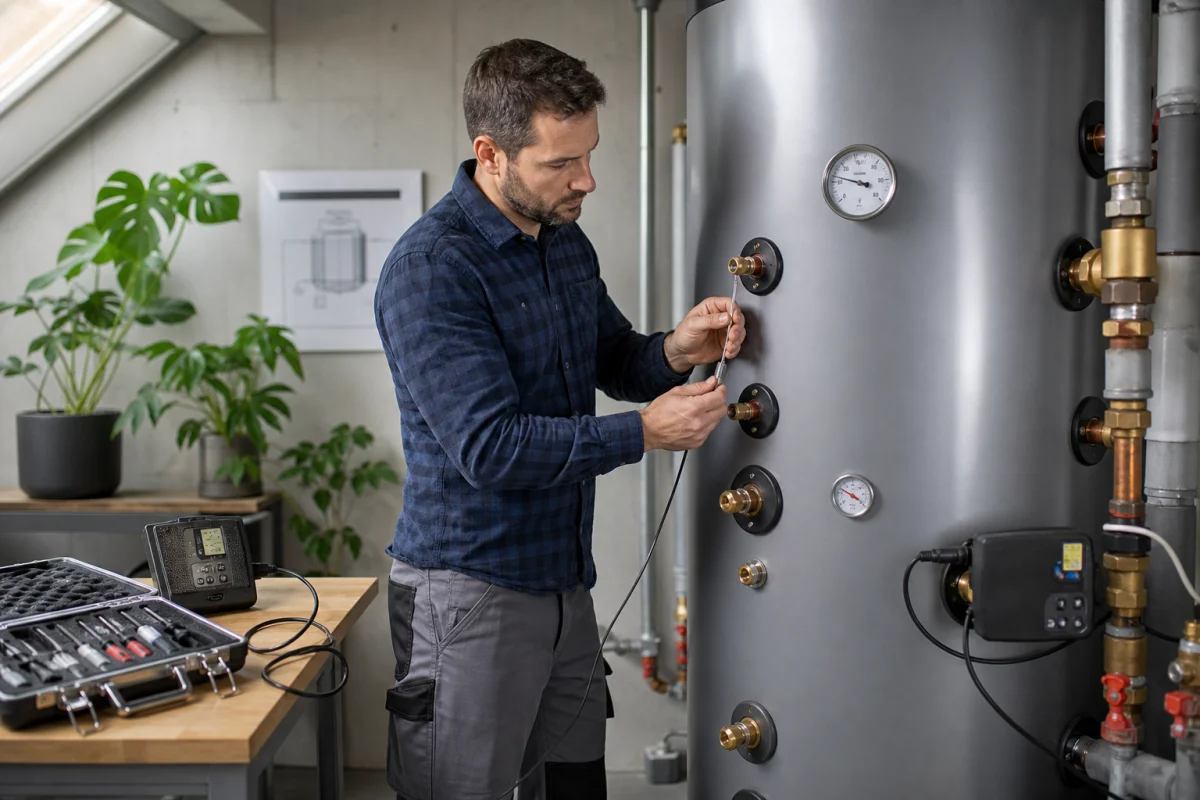

Où placer les sondes sur un ballon tampon ?
Le placement des sondes influence directement la régulation. Sur un ballon tampon, on cherche à mesurer des niveaux de température représentatifs pour piloter correctement la charge, la décharge et la distribution.
Les emplacements les plus courants sont :
- sonde haute, pour connaître la disponibilité immédiate en eau chaude
- sonde médiane, utile sur les installations avec plancher chauffant ou plusieurs niveaux de température
- sonde basse, pour piloter le rechargement du ballon et suivre le retour froid
Sur une PAC, la sonde haute sert souvent à piloter la consigne de disponibilité. La sonde basse permet d’éviter des démarrages trop rapprochés. Quand le ballon sert de découplage pour un plancher chauffant, une lecture médiane devient particulièrement pertinente.
Sur les installations mixtes ou plus complexes, la régulation peut aussi intégrer :
- une sonde de départ chauffage
- une sonde de retour
- une sonde ECS
- une sonde extérieure pour la loi d’eau
Le bon schéma de raccordement ne se limite donc pas aux tuyaux. Il comprend aussi la logique de mesure et de commande, sans laquelle le ballon tampon perd une grande partie de son intérêt.
Un schéma de raccordement ballon tampon efficace repose sur trois bases concrètes, une hydraulique lisible, des sécurités complètes et une régulation cohérente. Pour une chaudière bois, la priorité va à la protection contre le retour froid et la surchauffe. Pour une PAC, l’objectif principal est la stabilité de fonctionnement et la réduction des cycles courts. Entre les deux, les besoins du plancher chauffant, des radiateurs et de l’ECS imposent des variantes précises dans le placement des départs, retours, vannes et sondes.
Avant toute mise en œuvre, le plus utile reste de croiser le schéma de principe, la notice du fabricant et le dimensionnement réel de l’installation. C’est à ce niveau que se joue la différence entre une installation simplement fonctionnelle et un système réellement performant, durable et sûr.
